近期我公司接到客戶咨詢，想要取出斷裂在工件里的斷螺絲，業務員接到信息后立即回應可以用電火花機進行取出，并且可以為客戶進行試加工演示，以確?？蛻舴判馁徺I產品。

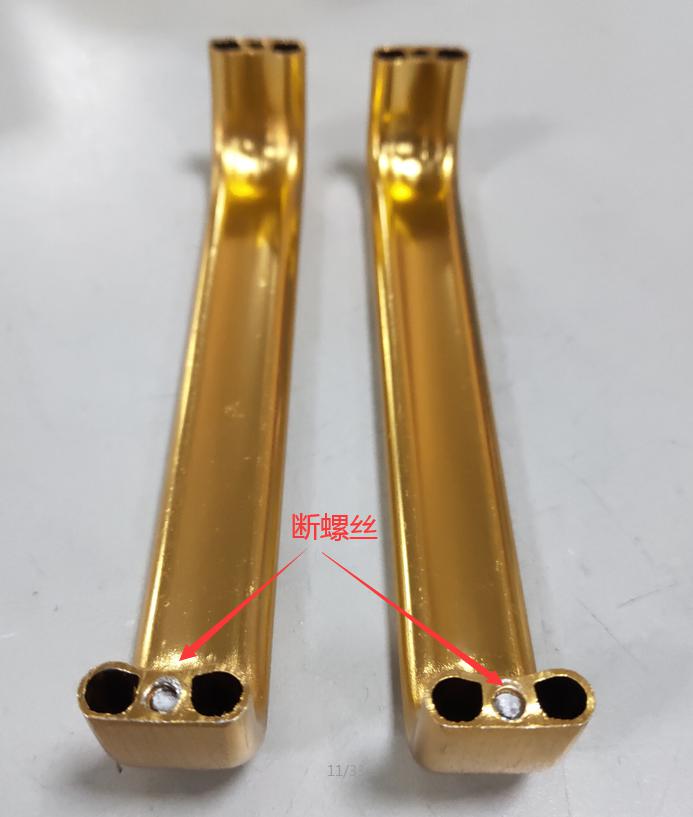

接到客戶寄來的樣品后，技術人員打開查看斷螺絲的工件，發現這是一個鋁制手柄，兩端分別有固定螺絲的螺紋孔，而螺絲正好斷裂在工件內，且斷裂平面低于工件表面。由于這是鋁制產品基體比較軟，并且手柄外側已經經過彩色氧化處理，如果采用傳統的取斷螺絲方法：攻取法、鏨取法會傷到工件的其它部位，若采用斷絲錐取出器，由于斷螺絲直徑太小會傷到里面的螺紋，所以傳統的取斷螺絲方法無法適用于這樣的場合。

分析完零件后，技術員決定采用HHJ-600C型便攜式電火花機進行加工作業，取出斷螺絲方案為：先在斷螺絲平面用一字型電極電蝕出一個凹槽，再用一字螺絲刀將斷螺絲擰出。

確定好方案后便開始行動。

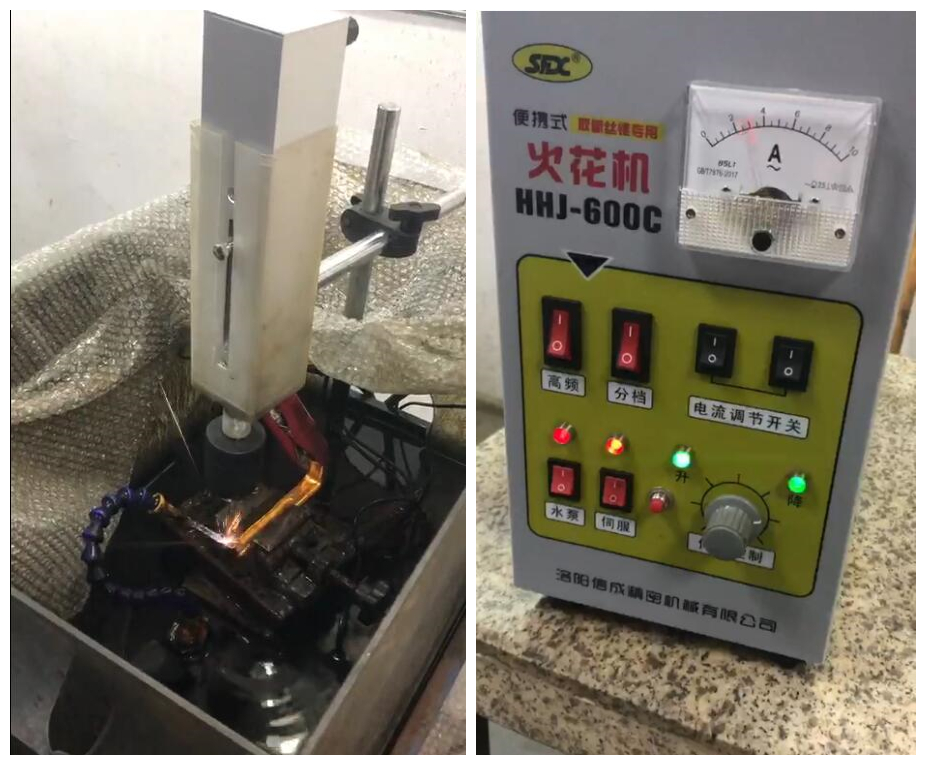

架設好加工設備，將工件夾持到平口鉗上，調整機頭的位置使電極正對斷螺絲平面中心，調整電極的高度到合適位置。然后通電打開主機、水泵、調整合適電流和進給速率開始進行加工。

隨著“噼噼啪啪”地火花聲，不到1分鐘電極便在斷螺絲平面加工出一個一字凹槽。關閉電源，取下工件，用螺絲刀插入到凹槽內，輕輕松松便將斷螺絲擰出來了，并且工件其它部位沒有任何損傷。

隨后業務員將加工過程和取出結果發給客戶確認，客戶看到后表示非常滿意，隨即成交購買便攜式取斷絲錐機。

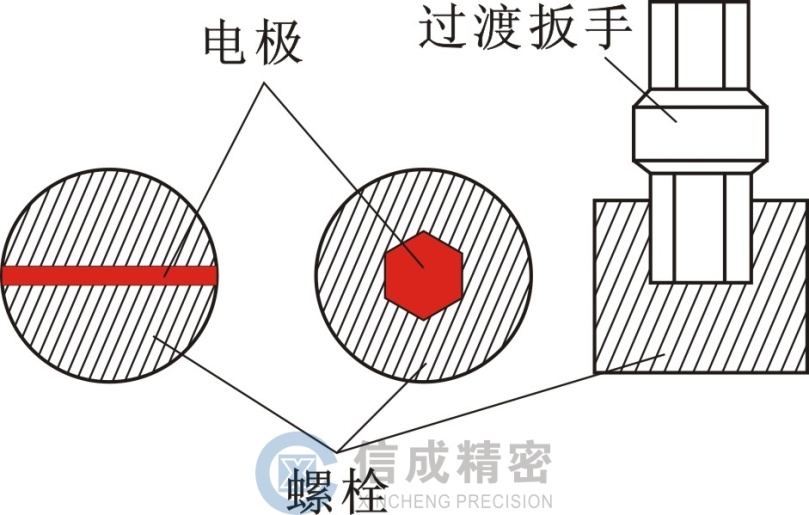

一般使用便攜式電火花機取折斷在工件中的斷螺栓、螺釘時，可以用片狀電極在斷面上打一個2-3mm的凹槽，然后用螺絲刀將其擰出，或者用六方電極打一個凹槽，然后用六方扳手將其擰出；如果位置過深，一般的斷螺絲取出器無法伸進孔內，這時可以借助六方過渡扳手深入深槽內將其擰出。

如下圖所示：

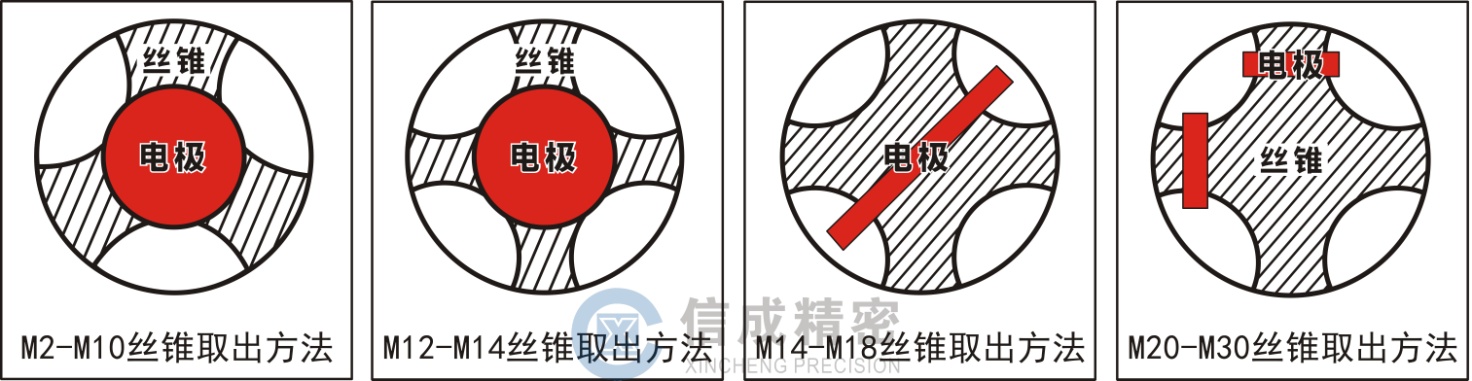

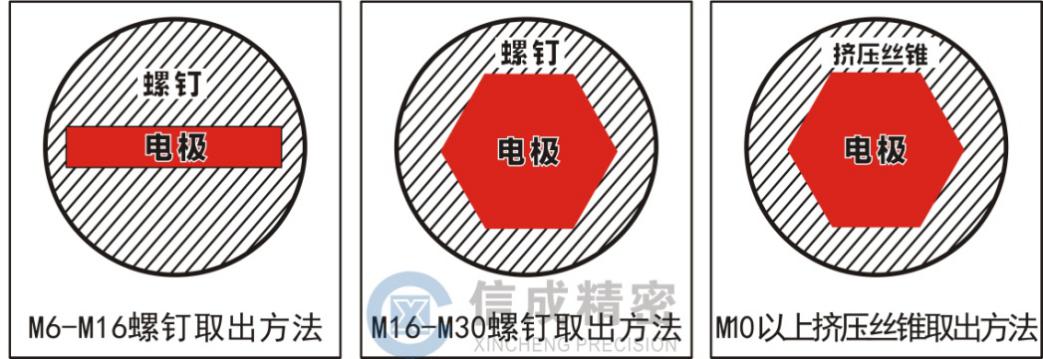

取斷絲錐加工方法示意圖：
